Motivation

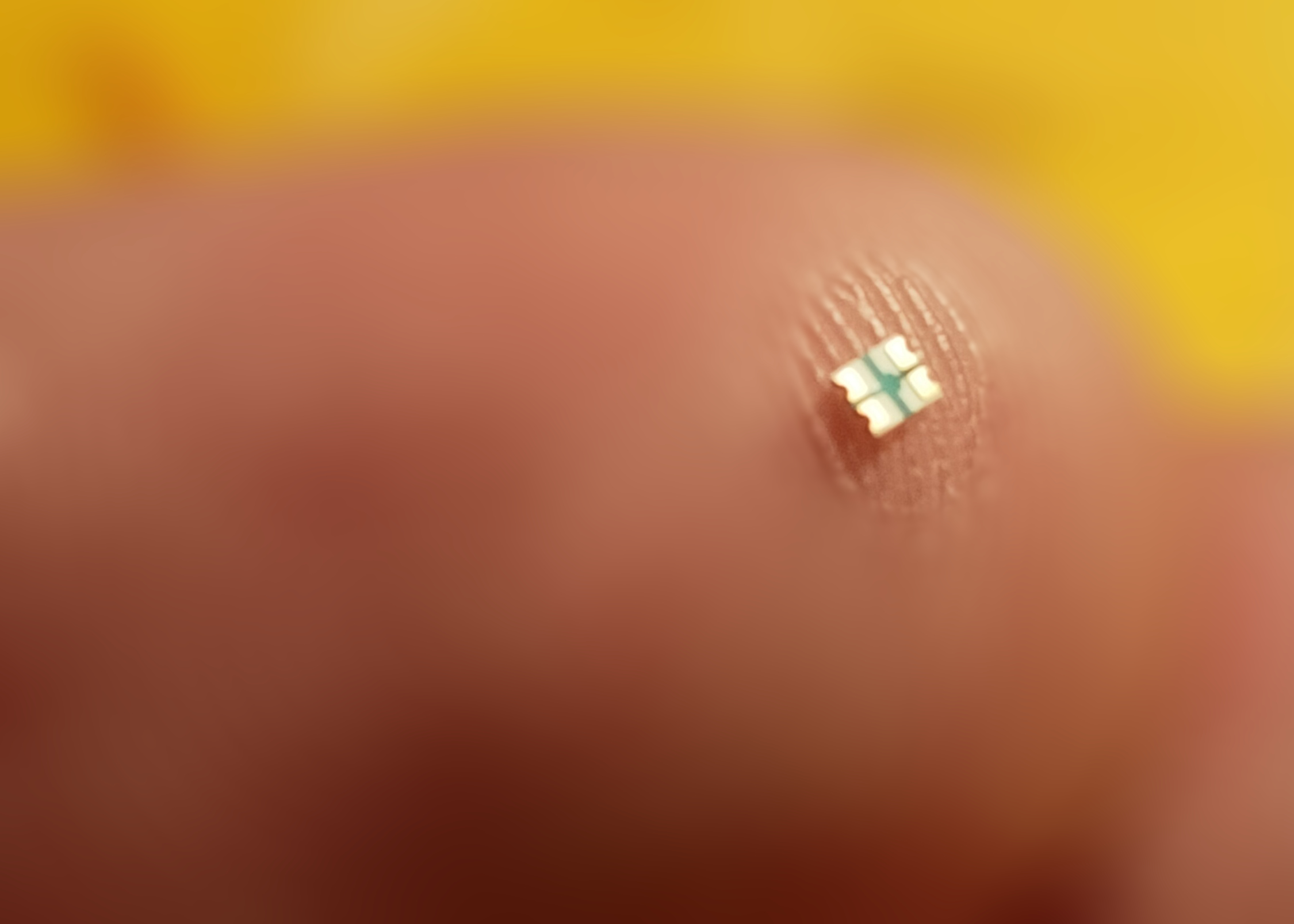

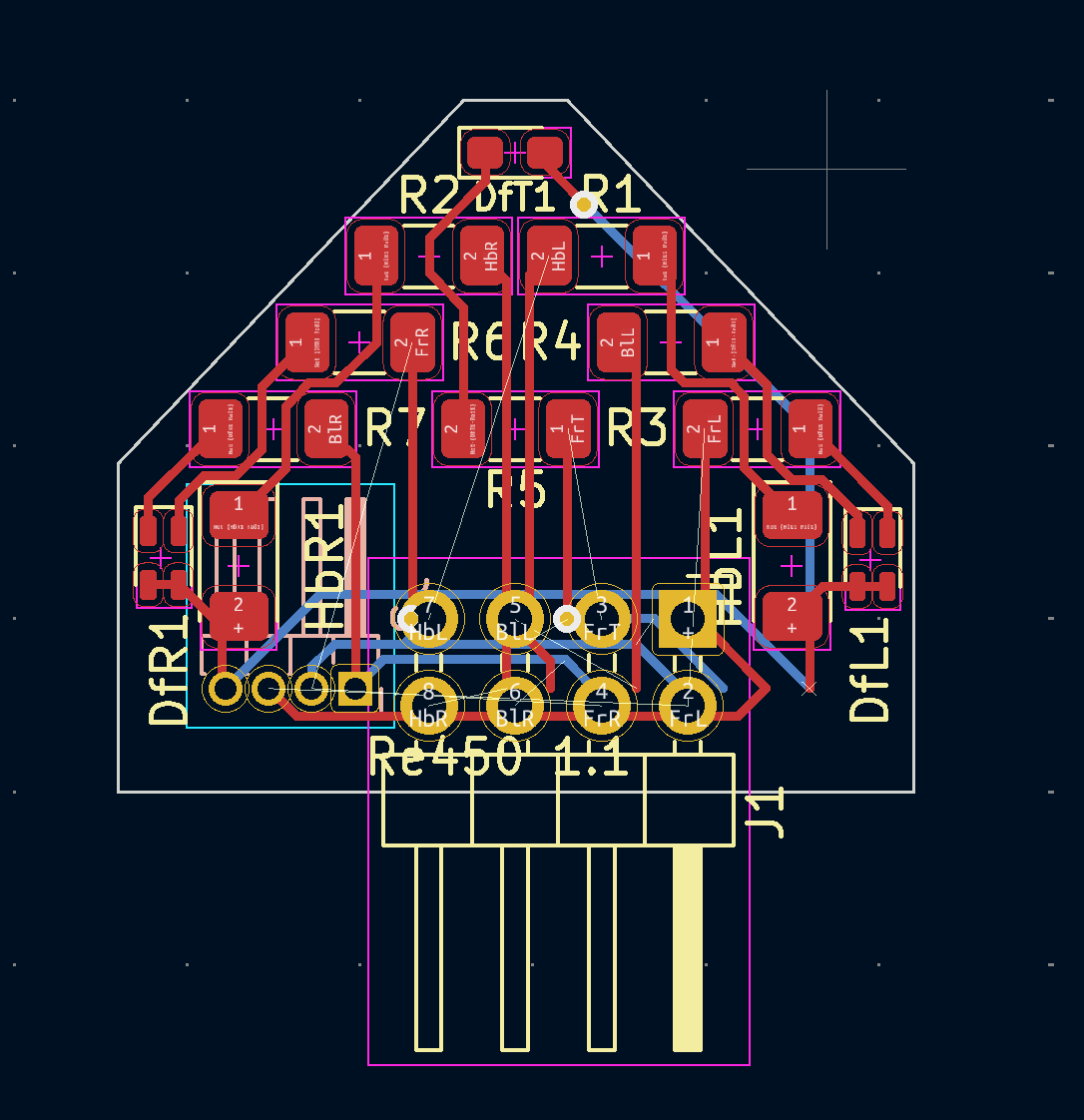

Abmessungen (L x B x H) - 1,6mm x 1,3mm x 0,4mm: Dieses Bi-Led ist optimal für H0-Lokomotiven, allerdings sehr winzig. Daher habe ich entschieden ein PCB anfertigen zu lassen, da das direkte anlöten von Drähten bei dieser Baugrösse fast unmöglich wäre und es ja sowieso noch Widerstände für die LEDs benötigt.

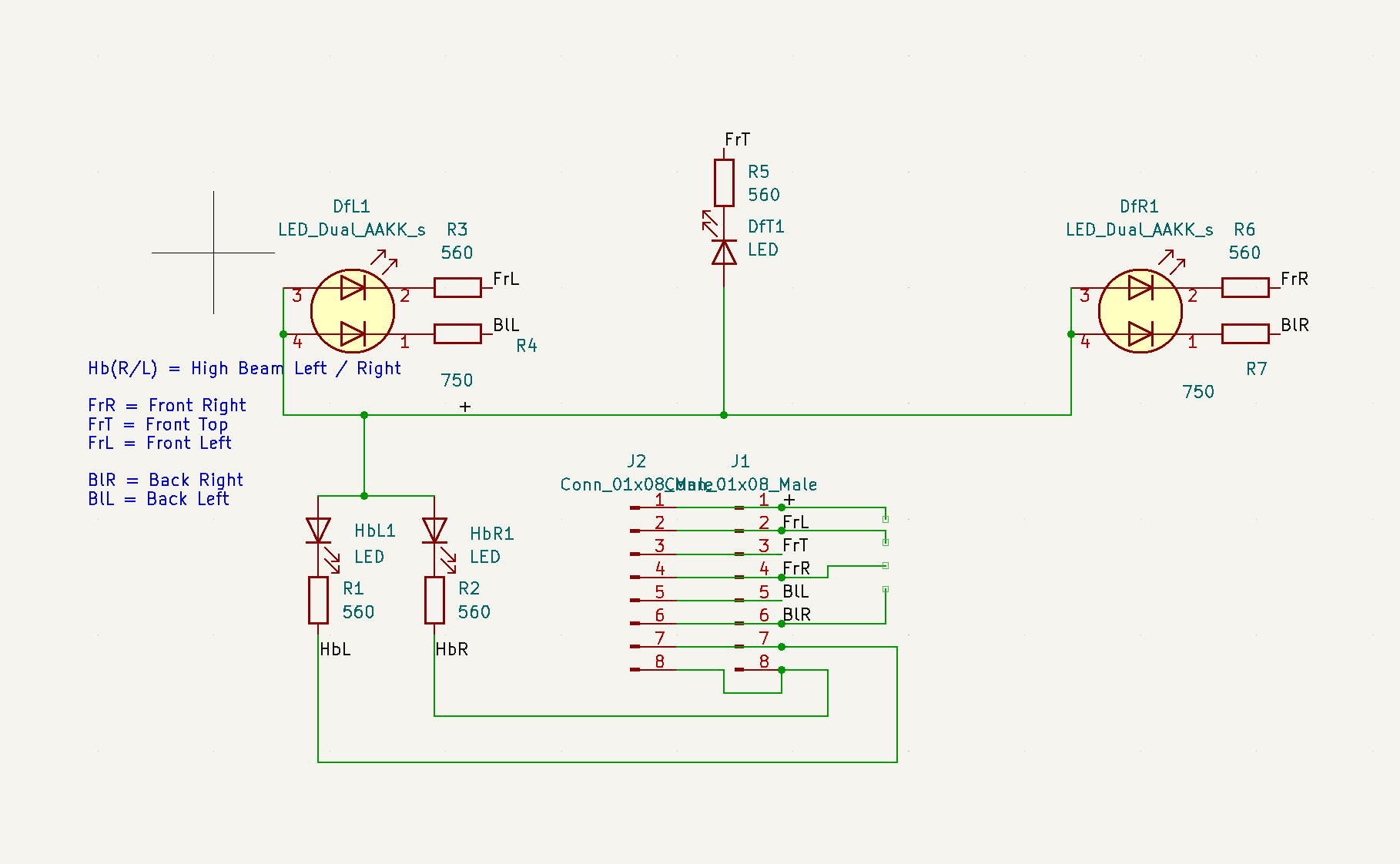

Das Schema ist relativ simpel: Je ein LED und ein Widerstand im Pfad mit Herausführung nach aussen.

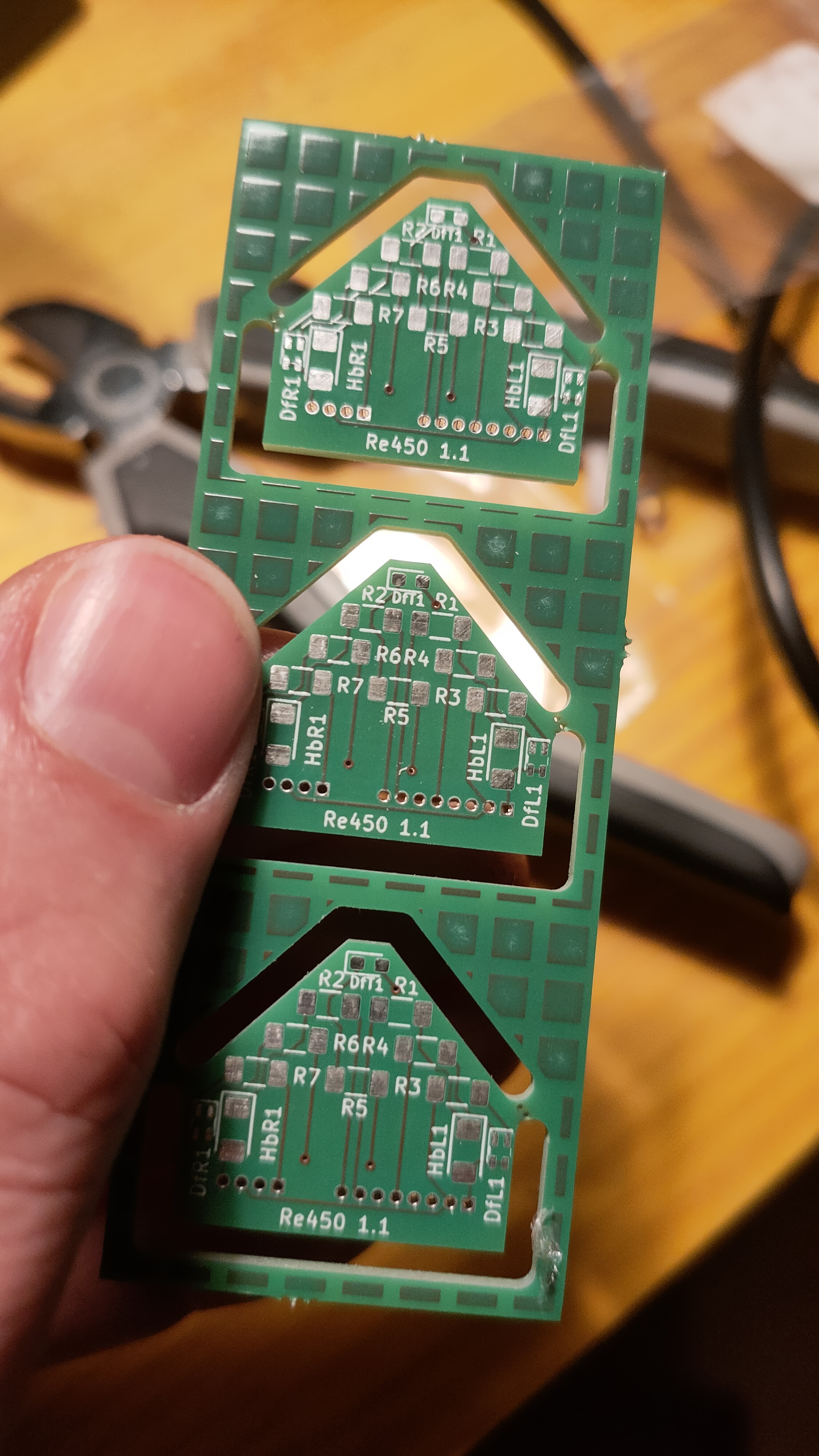

Bestellt bei Aisler
Fazit
Leider habe ich im Eifer das Gefechts den expliziten Stecker-Fussabdruck nicht nachgeschaut. Naiverweise ging ich davon aus, dass es sicher irgendeinen Stecker mit Raster 50mil gibt, was leider nicht der Fall ist.
Abruch des Projekts
Da Hag unterdessen eine Neuauflage der Re 450 herausgebracht hat, werde ich dieses Projekt wohl kaum weiterverfolgen. Die Learnings bezüglich elektronik Gehäusedruck waren lehrreich und helfen beim nächsten Projekt bestimmt nicht wieder bei Square 1 anzufangen.
